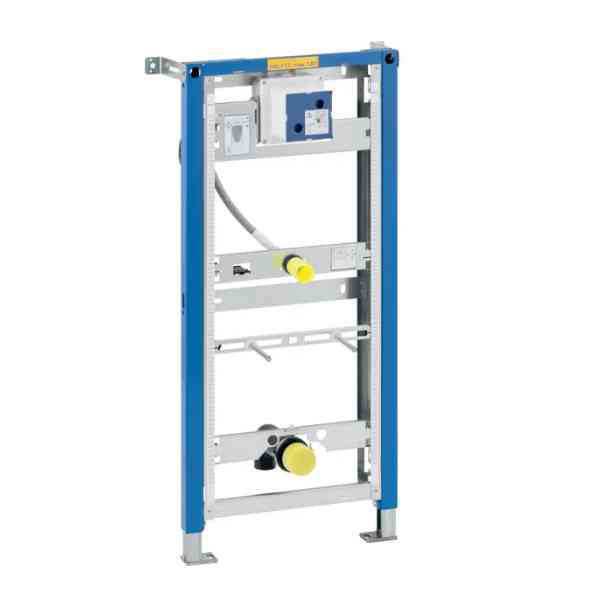

MODUL GEBERIT DUOFIX ZA PISOAR UN - 112-130cm
PRIMJENE
• Za suhomontažne konstrukcije
• Za zidane zidove
• Za ugradnju u predzidne konstrukcije u visini elementa ili etaže
• Za ugradnju u instalacijske zidove u visini etaže
• Za ugradnju u Geberit Duofix sistemske zidove u visini elementa
ili etaže
• Za montažu pisoara
• Za ugradnju Geberit uređaja za aktiviranje ispiranja pisoara
• Za podove debljine 0–20 cm
SVOJSTVA
• Statički samostojeći okvir, zaštićen od korozije završnom
obradom pečenim lakom
• Okviri s rupama ø 9 mm za učvršćenje u konstrukciju od drvenih
okvira
• Potporna noga, pocinčana
• Potporne noge, podesive 0–20 cm
• Potporna noga s protukliznim svojstvima
• Podne ploče, okretne
• Podna ploča, dubina prikladna za ugradnju u U-profile UW 50 i
UW 75 i sistemske šine Geberit Duofix
• Visina elementa može se prilagoditi prema pisoaru, 112–130 cm
• Univerzalni ugradbeni set za Geberit uređaje za aktiviranje
ispiranja pisoara
• Priključna stezaljka za priključak struje u ugradbeni set
• Priključak vode desno na ugradbenom setu
• Priključak vode kompatibilan s MasterFix i MeplaFix adapterom
• Priključno koljeno, može se montirati bez alata
• Zaporni ventil s navojem za podešavanje, predmontiran
• S ugrađenom praznom cijevi za ispiranje cjevovoda
• Građevinska zaštita za servisni otvor 10,5 x 10,5 cm, može se
skratiti bez alata
• Crijevo za ispiranje, savitljivo
• Crijevo za ispiranje, s vodilicom za sprječavanje stajaće vode
• Učvršćenje za priključak vode ø 32 mm, podesivo po visini
• Učvršćenje za priključno koljeno, podesivo po visini i zvučno
izolirano
• Učvršćenja pisoara M8, podesiva po širini i visini
• Traverze s oznakom sredine, podesive bez alata
• Moguće dodatno učvršćenje za pisoar pomoću pribora
• S priborom moguća preinaka na pisoare s raspršivačem
TEHNIČKI PODACI
Tlak protoka 1–8 bar
Ispitni tlak vode maks. 16 bar
Ispitni tlak zraka / inertni plin
maks.
3 bar
Temperatura vode maks. 30 °C
Protok pri 1 baru bez graničnika
protoka
0.3 l/s
Protok pri 1 baru s graničnikom
protoka
0.18 l/s
Materijal čelik
Podesivo po visini Da
OPSEG ISPORUKE
• Priključak vode R 1/2"
• Građevinska zaštita s pokrovom
• 2 pričvrsna kutnika
• Spojna cijev između priključka vode ø 32 mm i pisoara, s brtvom
na pisoaru
• Zaštitni čep
• Priključno koljeno od PE-HD, ø 63/50 mm
• Zaštitna kapa
• Brtva ø 57/50 mm
• Sifon pisoara ø 50 mm, s brtvom za pisoar
• 2 navojne šipke M8
• Pričvrsni materijal
PRIBOR
• Geberit Duofix set zidnih sidara za pojedinačnu montažu
• Geberit Duofix set zidnih sidara za pojedinačnu montažu i
montažu sustava
• Geberit Duofix pričvrsni materijal za razmak stupova 50–57,5
cm
